SQUARE II závěs na sklo VD+SD
kat. č.: Z10.15.06.211
Únosnost / ks (v kg): 0 (=není definováno)
Materiál výrobku (převažující): Slitina ZAMAK
Použití
2 díly (1 sada) závěsu řady SQUARE II pro skleněná dvířka skříňky k umístění nahoru a dolu (nahrazuje starý typ SQUARE). Pro tloušťku skla 4-6 mm. Maximální velikost dvířek 1000x400 mm. (vizuální rozdíl mezi SQUARE II a SQUARE viz výše. Nové provedení má silnější kloub, vyztužení kolem utahovacího šroubu,tlustší materiál okolo kloubků, větší závěsné otvory, nastavovací šroub na západku pro možnost nastavení úhlu.)

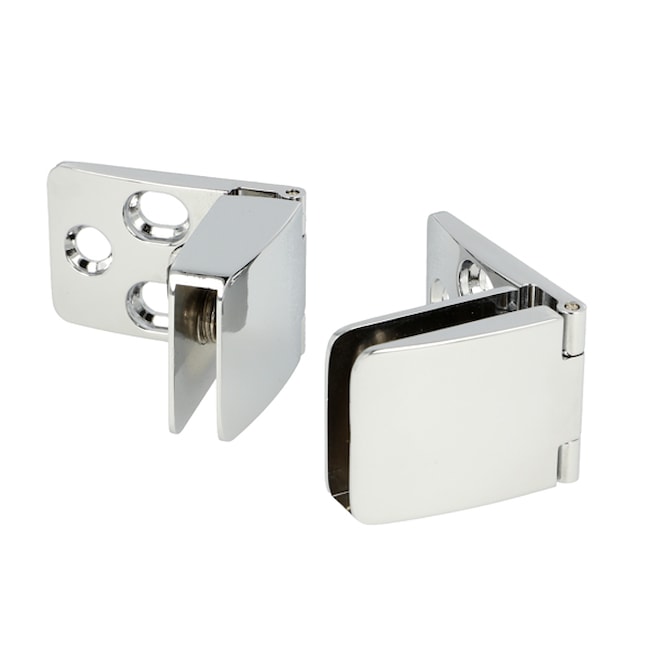

Z10.15.06.211

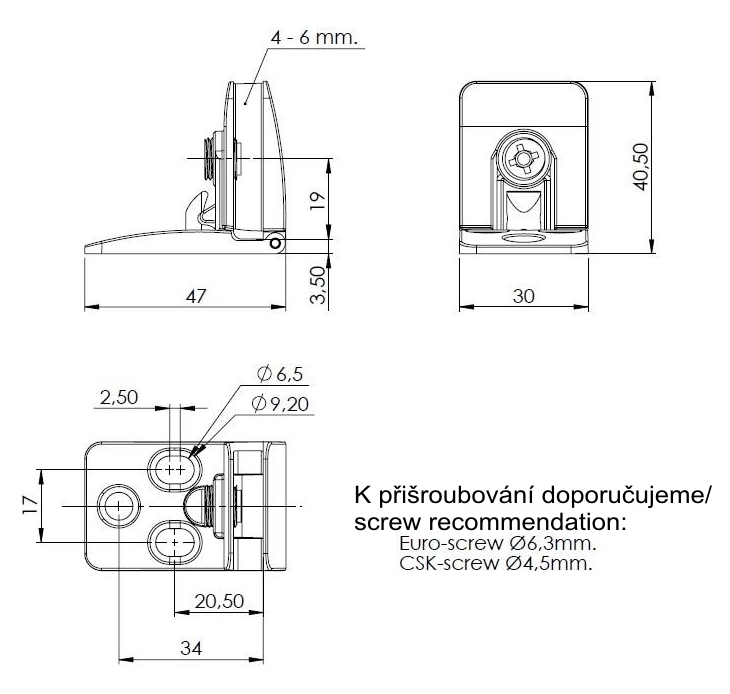

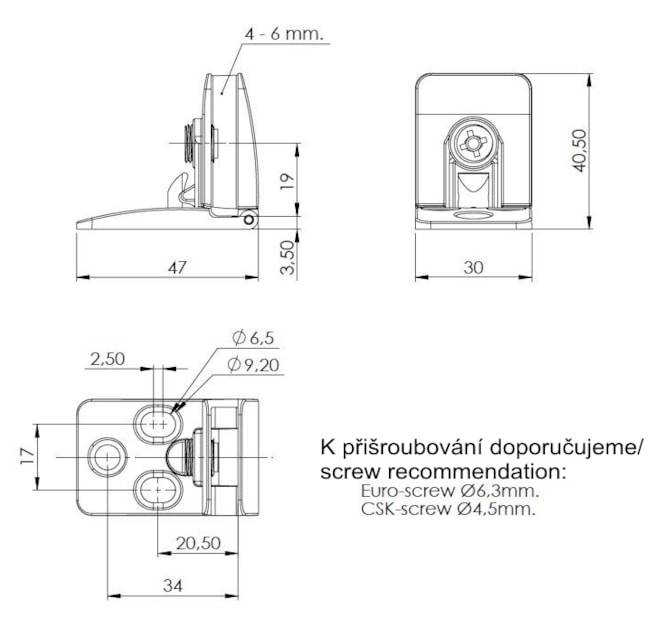

Výkres

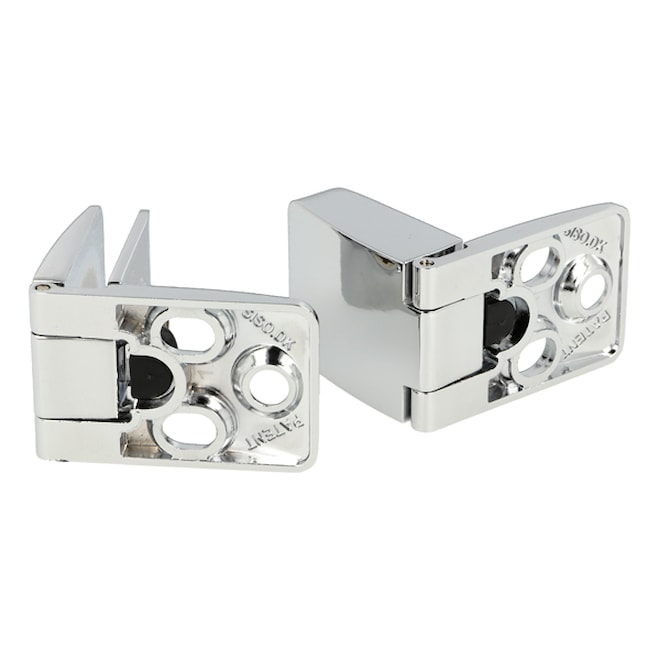

3-15_06_211-5a

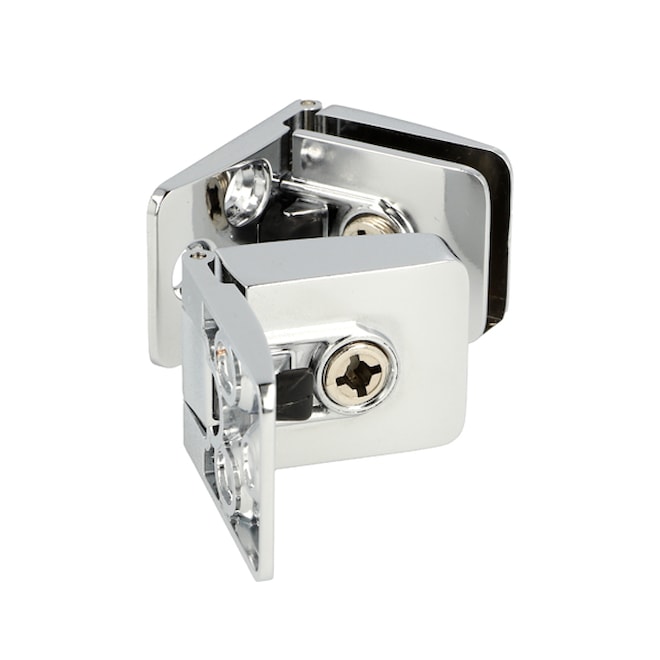

4-15_06_211-5b

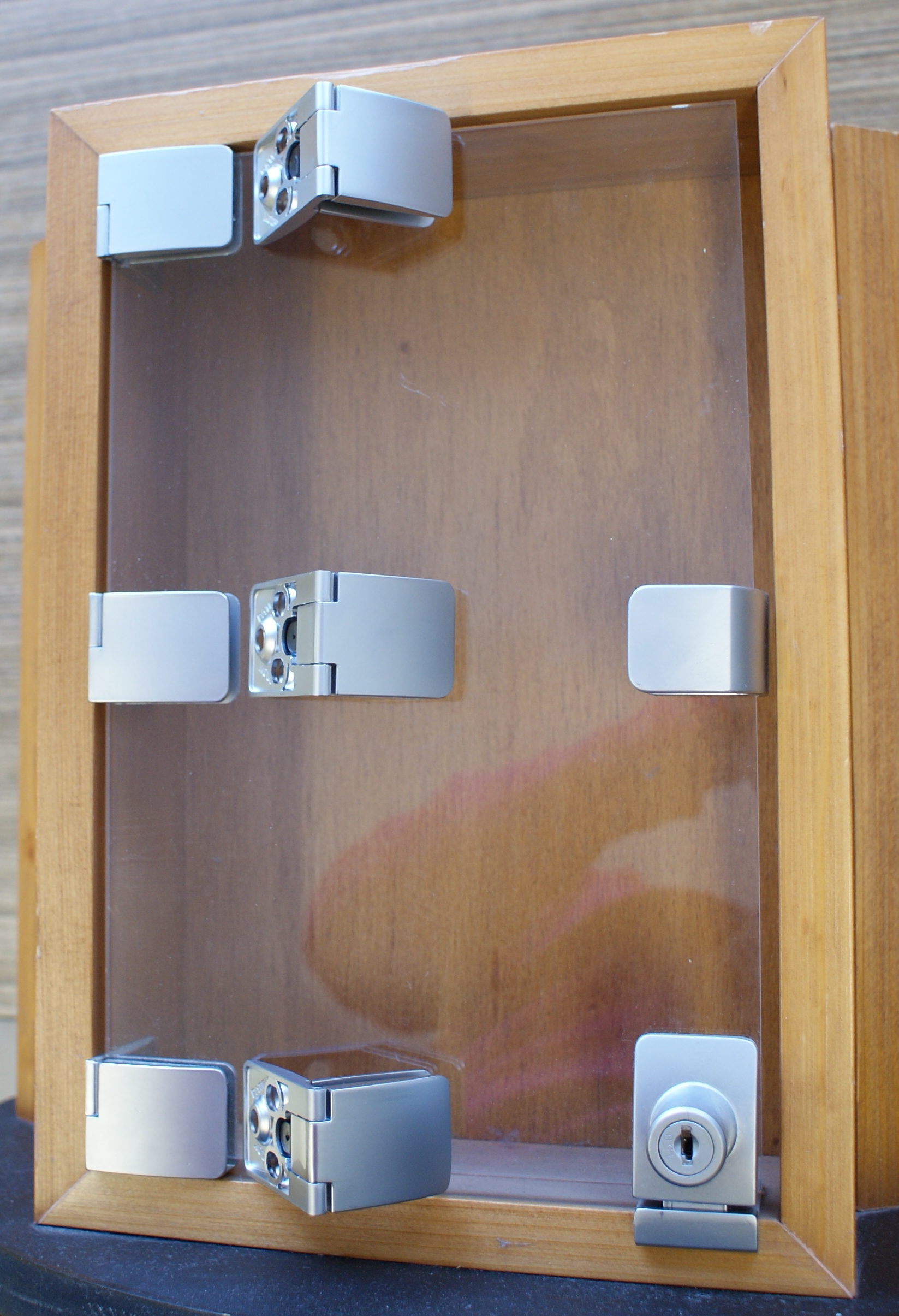

Vizuální rozdíl starého provedení SQUARE a nového SQUARE II

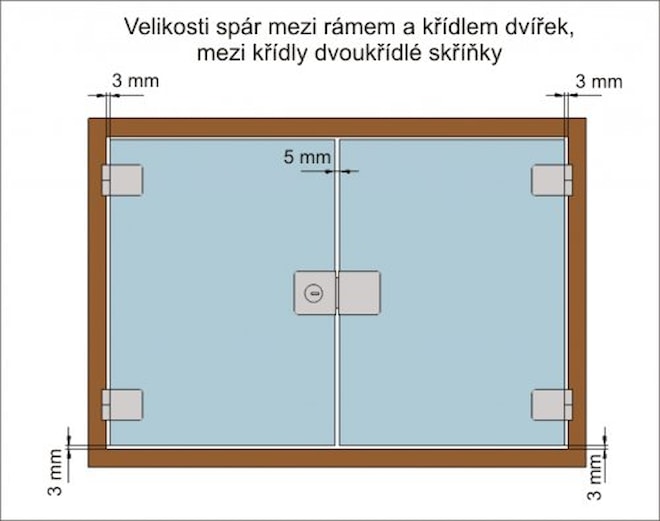

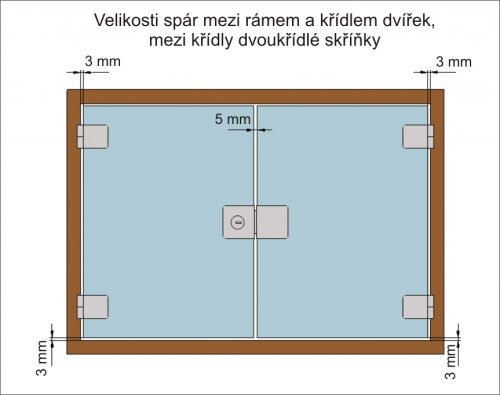

Velikosti spár
