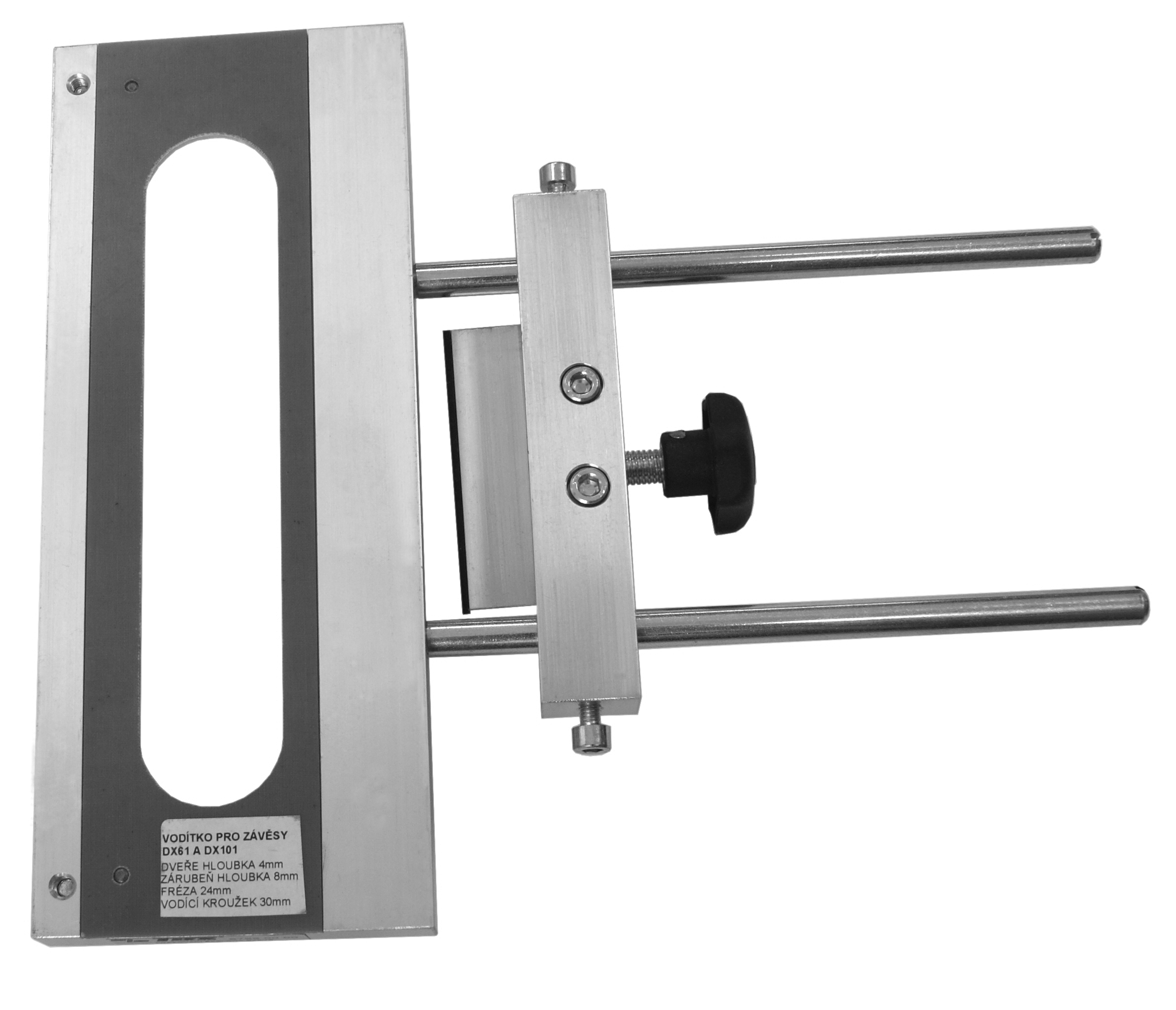

Šablona frézovací BASYS
kat. č.: 6769
Použití
POZOR: Od 1. 9. 2020 jsou u nového typu DX38 N jiné frézovací údaje než u starého DX38! (viz výše frézování DX38 N)
Šablona slouží k přesnému zakování skrytých závěsů DX. Díky výměnnému vodítku můžete jednou šablonou vyfrézovat otvory pro výrobky DX38 N, 42, 61, 101. S šablonou je standardně dodáváno 8 vodítek (2x pro DX38 N, 2x pro DX61 a DX101, 4x pro DX42). Pro DX38 CP je vodítko pouze na vyžádání.
Pro frézování s šablonou použijte: - vodící kroužek průměr 30 mm - stopkovou drážkovací frézu:
DX38 N - průměr 24
DX42 - průměr 12
DX61 a 101 - průměr 24
6769

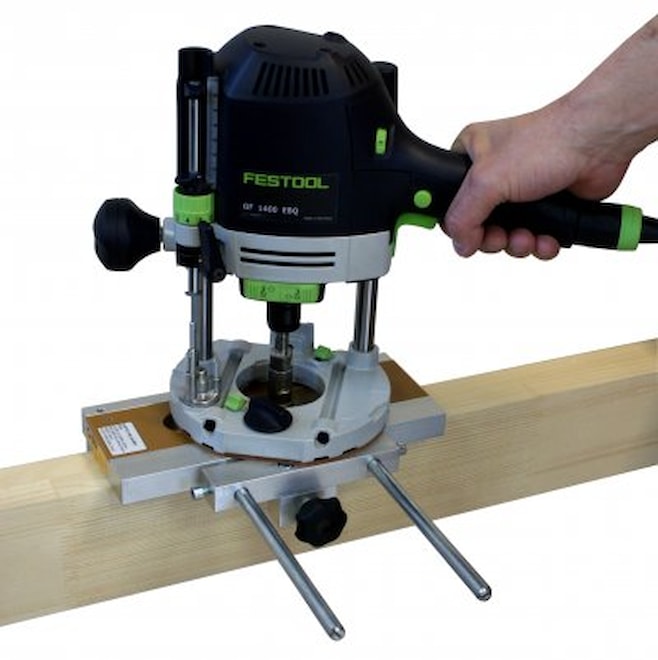

Šablona s frézkou

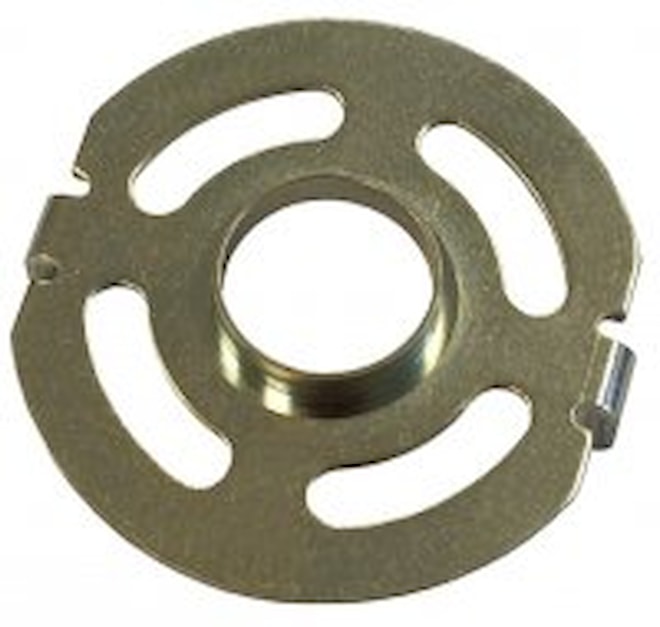

Použijte kopírovací kroužek

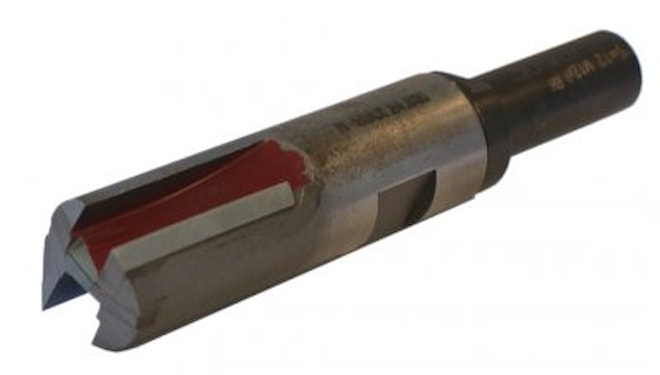

Použijte stopkovou drážkovací frézu

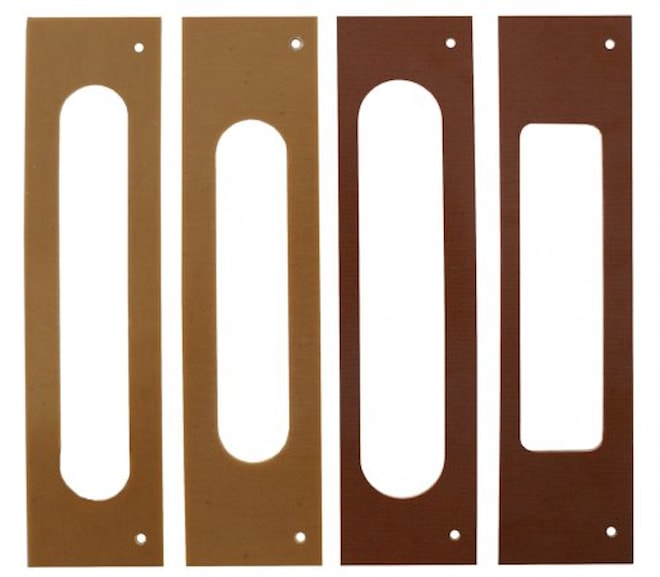

Standardně dodávaná vodítka s šablonou na DX38 a DX61(101)

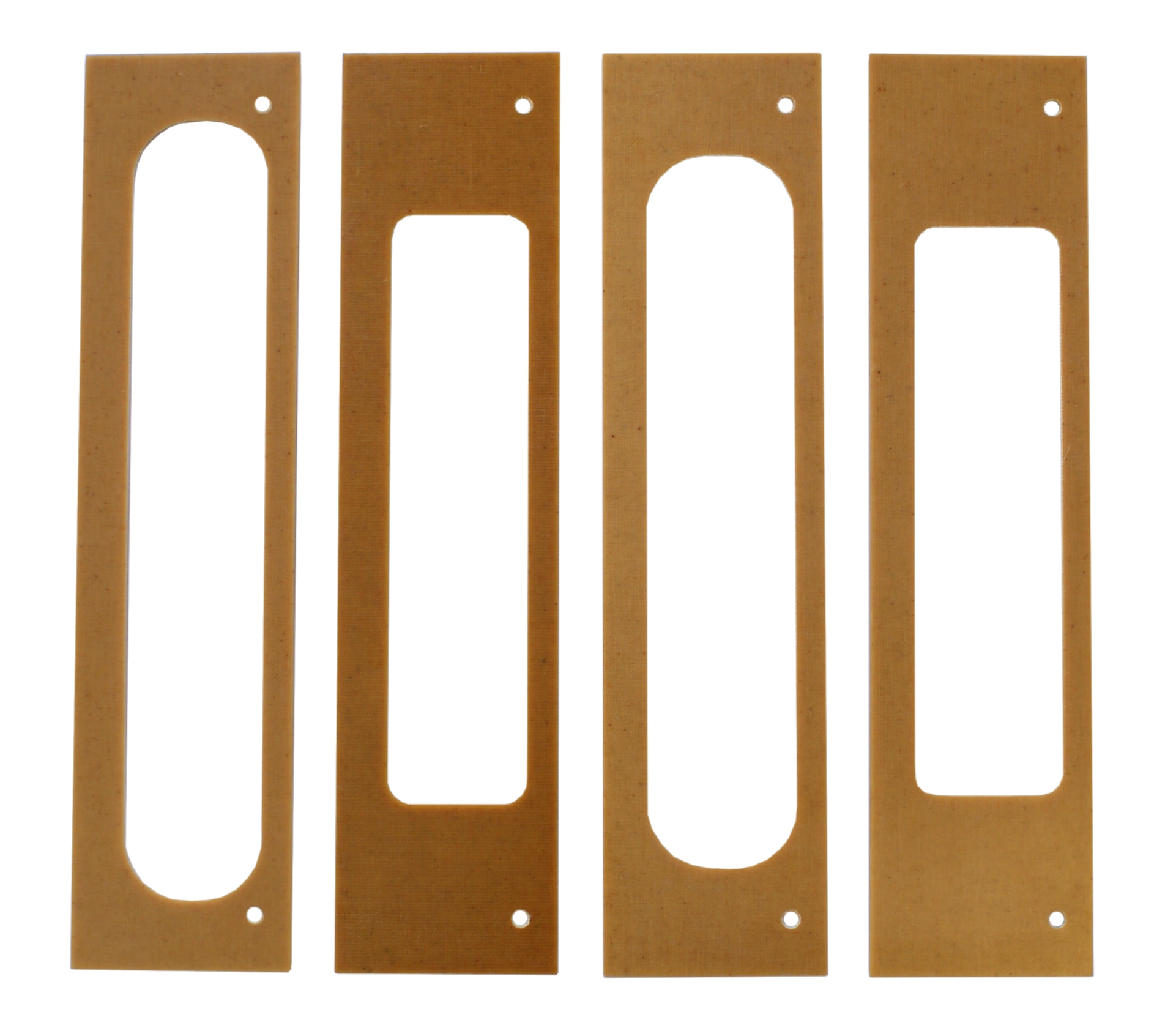

Standardně dodávaná vodítka s šablonou na DX42
